技術參數
Ø 在線工作模式設計，高速的靜態開關切換。
Ø 智能數字化控制技術：
采用高速微控制器和可編程邏輯器件來實現電路控制，參數設定、運行管理、先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析。您可以充分信賴經過數碼變換的正弦波電壓，及完美運行的新方案：滿足您的實際需要。
Ø 高效的IGBT（Insulated Gate Bipolar Transistor）逆變技術：
IGBT良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的控制功率。第五代IGBT具有更低的飽和壓降，逆變器的工作效率更高，可靠性更高。
Ø 靈活的并機技術：
適用于不同負載的系統單機、1+1并機、N+1并聯冗余。
Ø 優越的負載特性：
采用三相完全獨立PWM調制，全橋IGBT逆變技術，完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠。
Ø 直觀的LED狀態指示：
采用工作流程狀態指示，運行狀態一目了然。
Ø 人性化的大屏幕LCD中文顯示(可選觸摸屏)：
大屏幕中英文菜單，流程圖運行狀態直觀顯示，靈活的實現了人機對話功能，觸摸屏具有事件記錄顯示，中英文可選菜單操作。
Ø 完善的保護功能：
輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。
Ø 高性能的動態特性：
采用瞬時控制方式和有效值等多種反饋控制，既實現了高動態調節，減小輸出電壓失真度。
Ø 采用6脈波（可選12脈沖）整流充電器同時增加輸入諧波濾波器：
SWS系列三進三出UPS有效的抑制輸入的諧波污染，提高UPS電源的輸入功率因數，減小輸入的諧波電流。
Ø 智能化的電池管理：
智能電池充電：根據用戶的電池配置自動調整電池的充電參數，并會根據供電環境對電池進行均充浮充轉換、溫度補償充電，放電管理。延長電池的使用壽命，減少管理員的負擔；
Ø 可選的電池巡檢模塊：
可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。
Ø 智能通訊:
RS232和RS485通訊端口真正實現多用途通訊和遠程監視，可選的SNMP卡，實現遠程監控和網絡管理，可選的干接點接口，采用無源接點實現對UPS的狀態監控。
Ø 完全隔離技術：
輸入、輸出完全隔離，減小諧波電流及市電的直接干擾。
|
型號 |
SWS-6KSL |
SWS-10KSL |
SWS-15KSL |
SWS-20KSL |
SWS-30KSL |
SWS-40KSL |
SWS-50KSL |
SWS-60KSL |
SWS-80KSL |
SWS-100KSL |
SWS-120KSL |
SWS-140KSL |
SWS-160KSL |
SWS-200KSL |
SWS-250KSL |
SWS-300KSL |
SWS-400KSL |
|
額定容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
100KVA |
120KVA |
140KVA |
160KVA |
200KVA |
250KVA |
300KVA |
400KVA |
|
工作方式及原理 |
在線式供電靜態旁路開關（無間斷切換），雙重轉換技術 |
|
相數 |
三相+N+G |
|
輸入 |
|
|
電壓范圍 |
380VAC±25% |
|
頻率范圍 |
50Hz/60Hz±10% |
|
輸入功率因數 |
≥0.92(帶輸入濾波器) |
|
軟啟動 |
0-100% 5sec |
|
旁路輸入 |
|
|
相數 |
三相 |
|
標稱電壓 |
380VAC±25% |
|
標稱頻率 |
50Hz/60Hz±10% |
|
逆變器/旁路轉換時間 |
0ms |
|
電池 |
鉛酸免維護蓄電池 |
|
標稱DC電壓 |
360VDC |
|
截止電壓 |
315VDC |
|
充電電壓 |
405VDC |
|
充電電流 |
1A-50A(根據電池容量設置) |
|
交流輸出 |
|
|
相數 |
三相 |
|
標稱電壓 |
380VAC±1%(穩態負載)，380VAC±3%(負載波動) |
|
標稱頻率 |
50Hz/60Hz±0.05(電池供電) |
|
輸出功率因數 |
≥0.8 |
|
輸出波形 |
純凈正弦波 |
|
總諧波失真 |
線性負載﹤2%，非線性負載﹤4% |
|
動態負載電壓瞬變（0-100% |
﹤5% |
|
動態響應恢復時間 |
﹤10ms |
|
過載能力 |
過載125% 維持1min后轉旁，過載150% 維持1s后轉旁路 |
|
滿載效率 |
90% |
|
系統 |
|
|
電腦通信接口 |
RS232(RS485、遠程網絡監控選件) |
|
運行溫度 |
0℃-40℃ |
|
相對濕度 |
30%-90%(無凝結) |
|
運行高度 |
﹤2000m(每增加100m功率下降1%，最高4000m) |
|
冷卻方式 |
強制通風(溫控式) |
|
噪音(dB) |
48-55 |
50-60 |
55-65 |
55-68 |
|
|
|
|
|
|
|
|
|
|
尺寸(W×D×H)mm |
390*660*860 |
450*720*1035 |
710*720*1450 |
1100*860*1680 |
1500*1160*1800 |
1800*1250*1800 |
|
主機重量 |
160Kg |
212Kg |
260Kg |
352Kg |
403Kg |
485Kg |
582Kg |
655Kg |
905Kg |
953Kg |
1053Kg |
1355Kg |
1355Kg |
1586Kg |
2170Kg |
2170Kg |
3155Kg |
|
選件 |
RS485/網絡適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜/防雷裝置 |

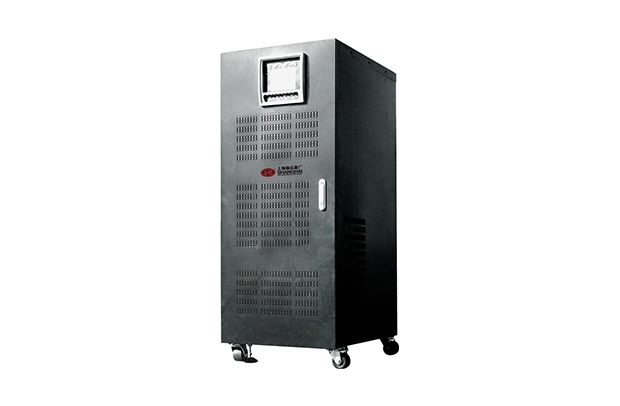

SW系列三進三出中UPS，單機容量從6KVA到400KVA，該產品采用先進的DSP數字化電路設計、高速十六位數字芯片和ASIC的DDC控制 技術與先進的大功率器件IGBT及SCR完美組合，設計出大容量、高可靠性及卓越性能的智能化UPS。該系列產品是采用國際最新的硬件、軟件設計相結合的 結晶，為當今集中式服務器機房、網絡管理中心和計算機中心提供可靠的電源保護。該系列利用先進的控制技術可提供雙機并機運行及N+1并聯冗余。
SWS系列三進三出UPS廣泛應用于大樓照明、道路交通照明、電力、工礦企業、集中式服務器機房、網絡管理中心和計算機中心、工業自動化設備等。
