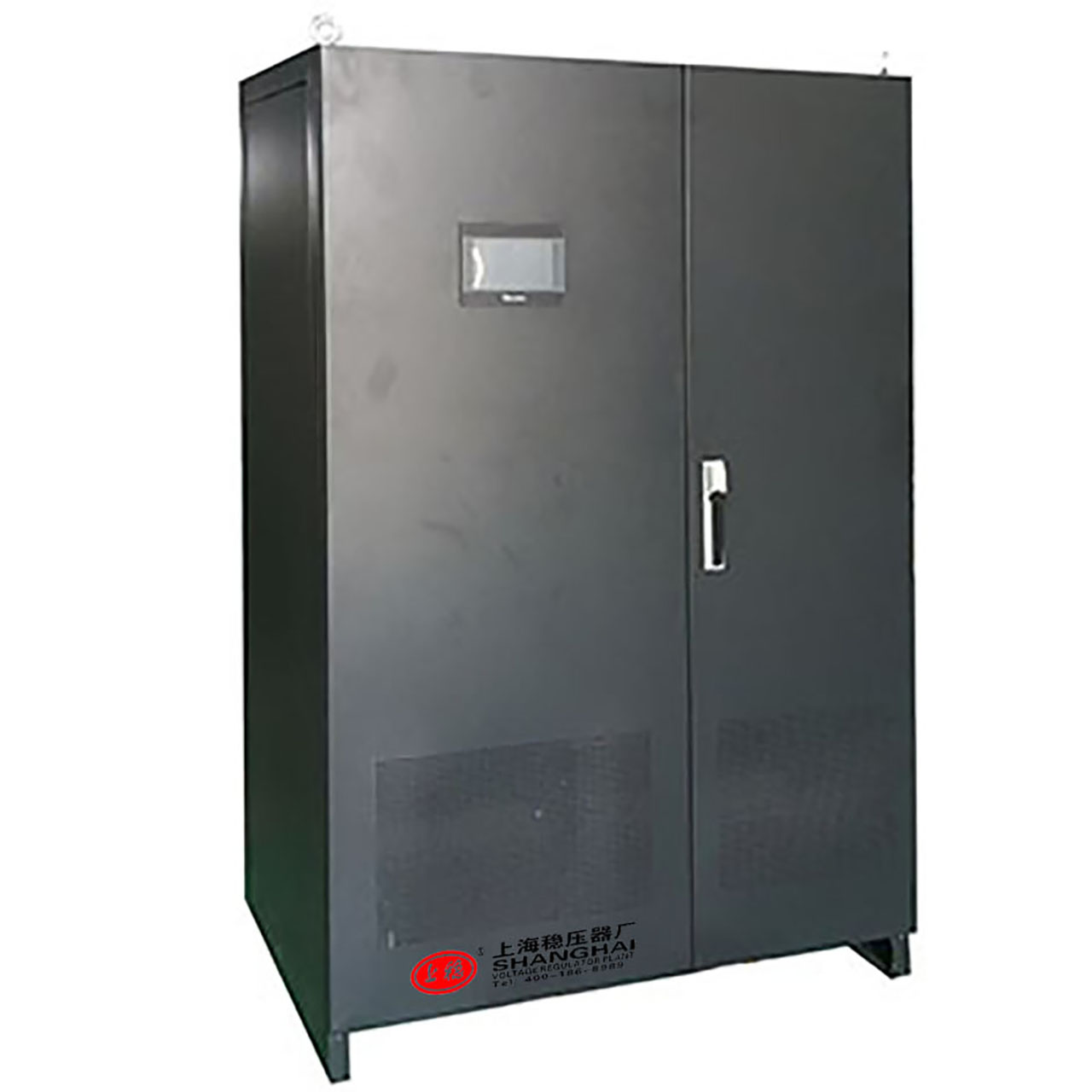

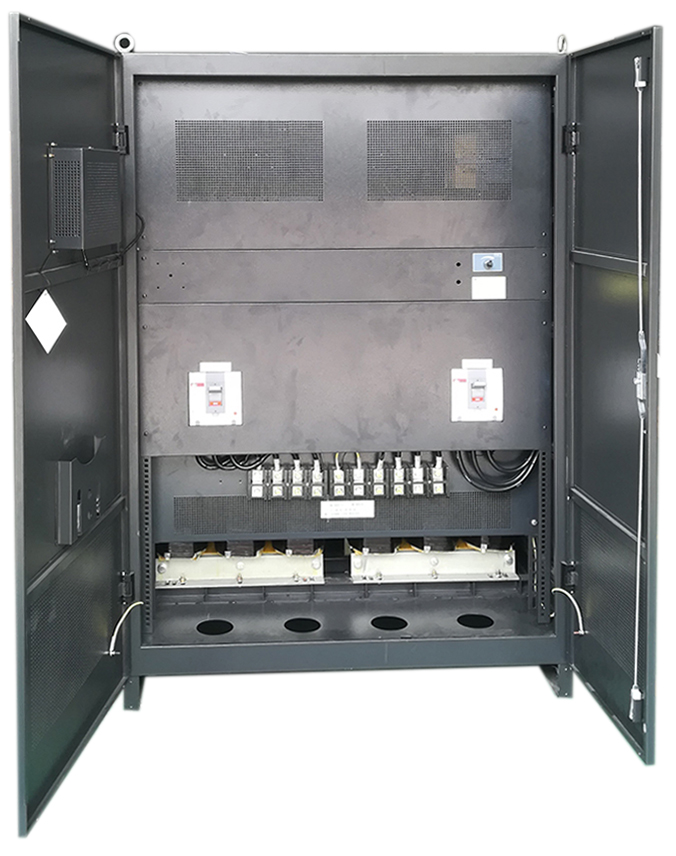

CFP系列智能變頻電源是上海穩壓器廠研發生產的新一代32位處理器、IGBT功率模塊和隔離變壓器設計而成,是一種將市電通過功率變換電路轉換為所需電壓和頻率的精密電源。由于世界各國電網標準不統一，出口電器產品需模擬不同電網環境進行測試。可提供世界各國標準電網電壓及頻率，輸出電壓和頻率均可數字調節，適用于出口電器產品的老化測試，可將輸入電源轉換為任意所需的電壓和頻率，滿足全球不同地區的用電需求。
CFP系列三相變頻電源具有頻率穩定度高、穩壓精度高、響應速度快、抗沖擊性好、三相電壓自動平衡等優點。
CFP系列三相智能變頻電源主要適用于進出口產品測試，滿足不同頻率或不同額定電壓等級設備的供電及調試電源等。如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱等家電產品的測試電源；進口、出口設備的60HZ供電電源檢測；航空/軍事單位的機場地面設施、船舶、航天、軍事研究所等特殊測試電源。
CFP系列智能變頻電源可選配以下功能：
RS485接口：支持MODBUS-RTU協議，可轉換為RS232/CAN/RJ45，便于遠程監控；可存儲多組電壓、頻率及工作時間參數。
DC28V接口：具備DC28V直流輸入與控制開關，可嵌入機柜，布局整潔美觀。
輸入諧波抑制：可選12/18脈波整流或3~21次諧波濾波器，降低輸入諧波，提高功率因數，減少對電網干擾。
防護與結構：可選IP65防護等級，適用于戶外岸電供電；也可配置集裝箱式電源房，內置溫控與隔熱層。
寬范圍輸入：輸入電壓范圍±50%，頻率25Hz–100Hz,適合小水力發電場合,輸出能夠穩頻穩壓
|
輸入 |
輸入電壓范圍 |
單相AC220V±20%或其它指定電壓 |
|
頻率 |
40HZ-70HZ或其它指定頻率 |
|
|
輸出 |
調制方式 |
IGBT/SPWM正弦波脈寬調制方式 |
|
輸出電壓 |
單相AC?0-300V可調（可定制更高電壓） |
|
|
輸出電壓穩定度（平均值） |
±1%（可定制更高精度） |
|
|
反應時間 |
2ms（針對輸入電壓） |
|
|
電壓波形失真度THD |
< 2%（空載或線性負載） |
|
|
輸出頻率 |
40HZ-70HZ可調，50/60//400HZ固定 （可選100HZ/200HZ，可定做5-1000HZ） |
|
|
頻率穩定度 |
< 0.1% |
|
|
顯示診斷保護系統 |
電參數顯示 |
相電壓（L-N），電流，頻率，功率 |
|
電參數顯示解析度 |
電壓解析度0.1V；電流解析度0.1A;功率解析度0.1KW |
|
|
故障診斷及顯示 |
過載短路故障、IGBT模塊故障、熔絲故障、溫度過高故障 |
|
|
保?護 |
輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電流，過電壓，過載，過高溫，短路并自動跳脫保護及告警 |
|
|
顯示介質 |
LCD液晶顯示(128*64) |
|
|
過載能力 |
120%/1小時；150%/1分鐘；200%/20秒 |
|
|
使用環境 |
環境溫度-10～45℃，相對濕度0～90％ |
|
|
絕緣電阻 |
DC500V,?20?MΩ以上 |
|
|
耐壓 |
工頻AC2000V?/?10mA?無泄漏 |
|
| 型號 | 額定容量 （KVA） | 額定輸出電源（A） | 機柜外形尺寸 | 備注 | |
| 高壓檔 | 低壓檔 | 寬×深×高 | |||
| CFP11-500W | 0.5 | 2.1 | 4.2 | 425×436×176 | |
| CFP11001 | 1 | 4.2 | 8.4 | （4U高度，機架式） | |
| CFP11002 | 2 | 8.5 | 17 | 350×650×630 | |
| CFP11003 | 3 | 13 | 26 | (帶輪子） | |
| CFP11005 | 5 | 21 | 42 | ||
| CFP11010 CFP31010 | 10 | 42 | 84 | ||
| CFP11015 CFP31015 | 15 | 63 | 126 | 460×650×1200 | |
| CFP11020 CFP31020 | 20 | 84 | 168 | (帶輪子） | |
| CFP11030 CFP31030 | 30 | 126 | 252 | ||
| CFP11045 CFP31045 | 45 | 189 | 378 | 780×650×1350 | |
| CFP31060 | 60 | 252 | 504 | ||
| CFP31075 | 75 | 315 | 630 | 950×700×1500 | |
| CFP31090 | 90 | 378 | 756 | ||
| CFP31120 | 120 | 504 | 1008 | 1200×750×1800 | |
| CFP31150 | 150 | 630 | 1260 | ||
| CFP31200 | 200 | 840 | 1680 | 1400×800×21000 | |
| CFP31300 | 300 | 1350 | 2700 | ||
注：1、30KVA及以下設有高低壓切換開關，30KVA以上高壓檔和低壓檔訂貨時任選一檔。
