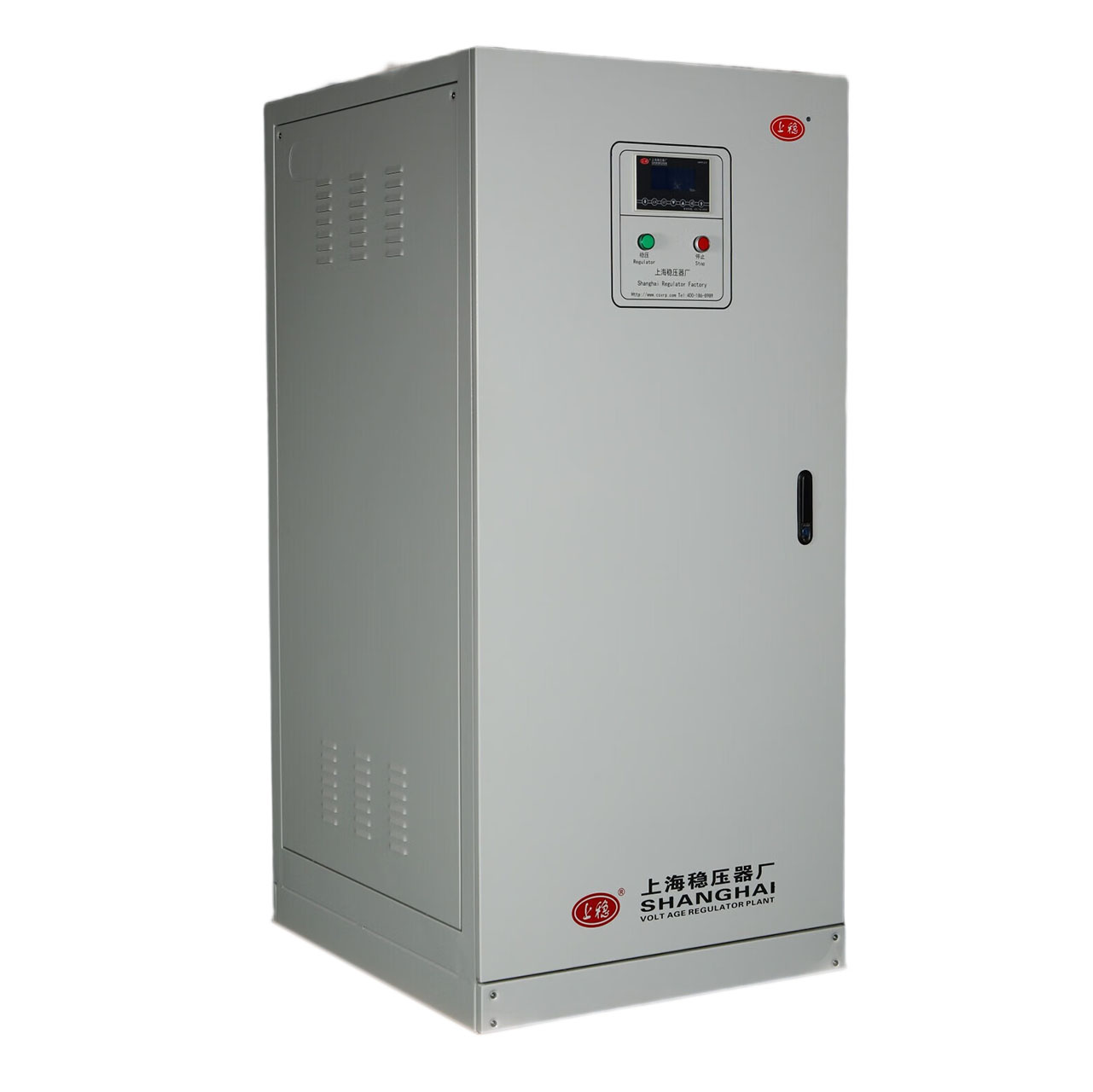

SBW-S、DBW-S系列智能數控(微機型)補償式交流電力穩壓器是基于傳統大功率補償式穩壓器與現代智能控制技術的完 美結合，讓用戶享受到現代先進控制電路所帶來的參數設置和檢修的可靠與便捷，突出表現了穩壓設備的安全性、穩定性、節能性和人機界面的人性化。本穩壓電源可選配多種智能接口，實現“遠程遙信、遙測、遙控”功能。
控制方式:采用高效、緊湊的單片機控制，抗諧波干擾，三相平均真有效值采樣;
參數設置:代碼顯示，數字參數調整;
操作方式:薄膜輕觸開關;
顯示載體:藍底白字液晶顯示屏。
本系列產品與其它型式穩壓器相比具有容量大，效率高、無波形畸變、電壓調節平穩、適應感性、容性、阻性及非線性負載，能承受瞬間超載，可長期連續工作，手控自控隨意切換，設有過壓、欠壓、過載、過流、短路保護功能以及使用安全方便、運行可靠等特點。
SBW大功率穩壓器可以廣泛應用于金屬加工機床、電焊機、電爐、大型機電設備、生產流水線、建筑工程設備、療設備領域、通信與數據中心、公共設施與商業建筑、交通與基礎設施、科研與特殊領域及其他領域的高精密進口設備等.
| SBW-S-系列智能補償式交流穩壓器主要技術指標(AVR) | ||
| 輸 入 | 允許輸入電壓范圍 | 3Φ4W+G AC380V±20%、寬范圍可特別定制 |
| 額定穩壓范圍 | 3Φ4W+G AC380V±15%、寬范圍可特別定制 | |
| 額定頻率 | 50HZ/60HZ | |
| 輸 出 | 額定輸出電壓 | 3Φ4W+G 線電壓AC380V（相電壓AC220V） |
| 中心電壓 | ±5℅可調整 (線電壓AC360V-400V可調整） | |
| 穩壓精度 | ±（1-5）℅可選擇,出廠設置:線電壓Uab±6V（±1.5℅） | |
| 響應時間 | ≤0.1s | |
| 穩定時間 | ≤1s（輸入電壓相對額定值階躍變化10%） | |
| 波形失真 | 增量≤0.5% | |
| 效率 | 250KVA及以下≥97℅ 250KVA以上≥98℅ | |
| 三相不平衡度 | 增量≤0.5% | |
| 保 護 | 過壓 | 輸出線電壓高于設定值10℅，報警并延時6秒切斷輸出 |
| （過壓值及延時時間均可根據用戶要求設置） | ||
| 欠壓 | 輸出線電壓低于設定值12℅，報警并延時12秒切斷輸出 | |
| （欠壓值及延時時間均可根據用戶要求設置） | ||
| 過載 | 電子檢測和斷路器雙重保護（按機型固定不可設置）： | |
| 超過額定負載長延時，并按反時限曲線切斷輸出電源 | ||
| 過流 | 電子檢測和斷路器雙重保護（根據機型并經認可后可適當調整） | |
| 超過額定電流1.2倍短延時20秒，并按反時限曲線切斷輸出電源 | ||
| 短路 | 斷路器保護：瞬時切斷輸出 | |
| 旁路 | 當穩壓器故障或維修時，具備電源手動直通裝置 | |
| 顯示及告警（藍底白字液晶顯示屏） | 輸入電壓顯示 | 手動切換顯示（或自動輪顯）： |
| 當前三相輸入線電壓UAB、UBC、UCA（真有效值數字顯示） | ||
| 輸出電壓顯示 | 手動切換顯示（或自動輪顯）： | |
| 當前三相輸出線電壓Uab、Ubc、Uca（真有效值數字顯示） | ||
| 工作電流顯示 | 手動切換顯示（或自動輪顯）： | |
| 當前三相工作電流值Ia、Ib、Ic （真有效值數字顯示） | ||
| 工作狀態顯示及告警記錄 | a.過壓（Up）：輸出線電壓Uab、Ubc、Uca出現Up時表示該相出現過電壓，右下角將同時出現“Alarm”告警提示及告警音。 | |
| b.欠壓（Down）：輸出線電壓Uab、Ubc、Uca出現Down時表示該相出現欠電壓，右下角將同時出現“Alarm”告警提示及告警音。 | ||
| c.過載（Up）：Ia、Ib、Ic 出現Up時表示該相出現過載，右下角將同時出現“Alarm”告警提示及告警音。 | ||
| d.右下角出現“Alarm”告警提示及告警音時表示穩壓器當前有告警未解除；可查看故障記錄值，可按“靜音”薄膜鍵以靜音。 | ||
| 控制及參數設置 | 單片機智能檢測控制 | 單片機智能檢測控制：檢測穩壓器輸入電壓、輸出電壓、工作電流共9個電量信號，通過AD轉換為數字信號后，經單片機智能判斷后發出相應控制、顯示、報警信號 |
| 參數設置 | 穩壓精度可設置 | |
| 輸出電壓中心值可設置 | ||
| 過流保護值及延時時間可設置（需廠家認可） | ||
| 過壓保護值及延時時間可設置 | ||
| 欠壓保護值及延時時間可設置 | ||
| 手動調壓/自動穩壓可切換 | ||
| 安規 | 接 地 | 接地可靠、標識正確清晰 |
| 電氣間隙及爬電距離 | 大于10MM | |
| 絕緣電阻 | 整機對地≥2MΩ（不含控制及儀表顯示） | |
| 絕緣強度 | 整機對地：AC2000V 50HZ 1 min ≤20mA（不含控制及儀表顯示） | |
| 輸入輸出接線 | 標識正確清晰 | |
| 工作方式 | 具有穩壓和市電兩種工作方式 | |
| 電壓調整方式 | 智能（微機控制）補償式 | |
| 過載能力 | 小于1.2倍額定電流 15分鐘；1.2-2倍額定電流 20秒鐘； | |
| 3倍額定電流1秒鐘 | ||
| 可選配功能（費用另計） | 1. 延時輸出功能（增加輸出接觸器）； | |
| 2. 防雷裝置：電網瞬時變化及感應雷擊時能起到良好的浪涌保護； | ||
| 3. EMI濾波裝置：可有效濾除電網的諧波干擾； | ||
| 4. 相序、缺相保護功能； | ||
| 5. RS485接口：實現遙控、遙信、遙測功能。 | ||
|
型號規格 |
額定容量 (KVA) |
額定電流 ?(A) |
機柜外形尺寸（mm) 寬X厚X高 W x D x H |
重量 |
|
（kg） |
||||
|
SBW-S-20 |
20 |
30 |
600*600*1200 |
165 |
|
SBW-S-30 |
30 |
46 |
175 |
|
|
SBW-S-50 |
50 |
76 |
200 |
|
|
SBW-S-60 |
60 |
91 |
210 |
|
|
SBW-S-80 |
80 |
121 |
650*680*1280 |
230 |
|
SBW-S-100 |
100 |
152 |
250 |
|
|
SBW-S-120 |
120 |
182 |
280 |
|
|
SBW-S-150 |
150 |
228 |
700*850*1500 |
340 |
|
SBW-S-180 |
180 |
273 |
380 |
|
|
SBW-S-200 |
200 |
300 |
400 |
|
|
SBW-S-225 |
225 |
342 |
465 |
|
|
SBW-S-250 |
250 |
380 |
485 |
|
|
SBW-S-320 |
320 |
486 |
800*900*1700 |
580 |
|
SBW-S-400 |
400 |
608 |
660 |
|
|
SBW-S-500 |
500 |
760 |
900*1100*1800 |
830 |
|
SBW-S-600 |
600 |
912 |
920 |
|
|
SBW-S-800 |
800 |
1216 |
1000*1200*2000 |
1100 |
|
SBW-S-1000 |
1000 |
1520 |
(1200+1200)*900 *2200 二柜 |
1700 |
|
SBW-S-1200 |
1200 |
1824 |
1900 |
|
|
SBW-S-1400 |
1400 |
2127 |
2200 |
|
|
SBW-S-1600 |
1600 |
2431 |
(1200+1100+1400)*900 *2200(三柜) |
2700 |
|
SBW-S-2000 |
2000 |
3038 |
(1400+1100+1100+1400)*900*2200(四柜) |
3500 |
|
SBW-S-2500 |
2500 |
3800 |
(1550+1200+1200+1550)*900*2200 四柜 |
4200 |
|
SBW-S-3200 |
3200 |
4862 |
(1500+1500+1500+1500+1500)*1000*2200 五柜 |
5700 |
|
DBW-S-10 |
10 |
45.4 |
600*600*1200 |
150 |
|
DBW-S-15 |
15 |
68.2 |
155 |
|
|
DBW-S-20 |
20 |
91 |
160 |
|
|
DBW-S-30 |
30 |
136 |
180 |
|
|
DBW-S-40 |
40 |
182 |
190 |
|
|
DBW-S-50 |
50 |
228 |
650*680*1280 |
210 |
|
DBW-S-60 |
60 |
273 |
650*680*1280 |
220 |
|
DBW-S-80 |
80 |
363 |
650*680*1280 |
260 |
|
DBW-S-100 |
100 |
454 |
700*850*1500 |
310 |
